新郑电厂固废回收零排放技术案例分析

一、用户现场资料及需求

物料类型：生活垃圾焚烧回收

1、跳汰机处理后的物料中固体颗粒物回收干排，水量小于40m³/h

2、滚筒筛筛下物处理，筛下物料粒径<5mm，水量40m³/h

3、回收干排后尾水处理，水量40m³/h，尾水含固量约7%

二、推荐主要设备

1、固体颗粒洗选、回收、干排设备

（1）细砂回收机

（2）洗砂回收一体机

2、尾水处理零排放设备

（1）三氢净化体

（2）厢式压滤机

（3）清水储蓄罐

三、实施方案

本方案对垃圾焚烧生产过程中工序固体颗粒回收，及尾水净化处理，实施方案如下：

D一步：利用细砂回收机，实现跳汰机处理后尾料的颗粒物回收。

第二步：利用洗砂回收一体机，实现滚筒筛分后筛下物料的洗净与回收。

第三步：利用三氢净化体，实现上述细砂回收机、洗砂回收一体机作业后的尾水净化、泥水分离。

第四步：利用厢式压滤机，将三氢净化体浓密后的污泥压成泥饼，实现干堆。

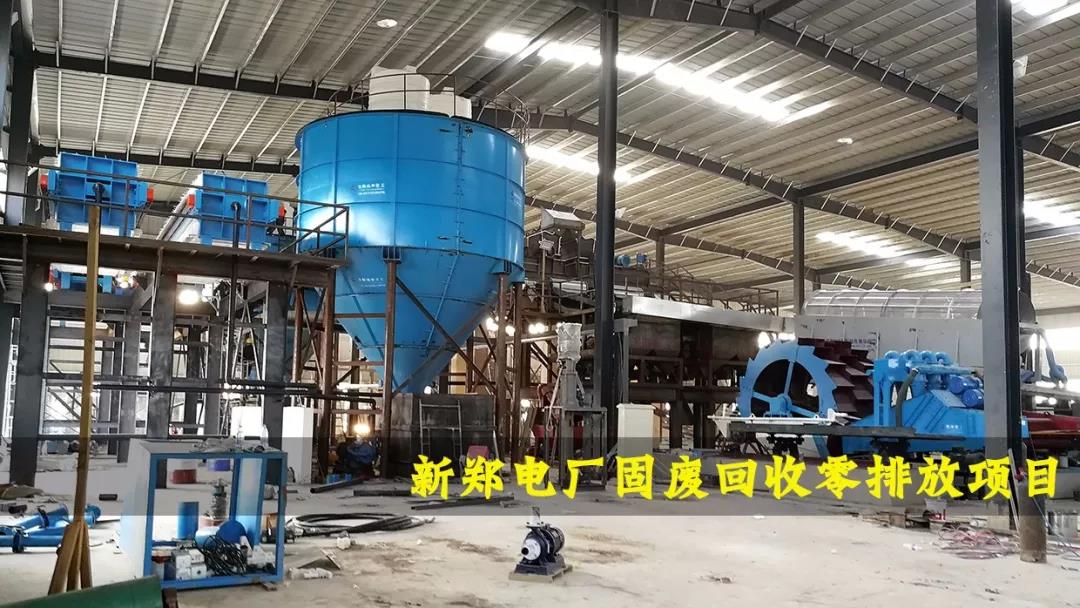

零排放安装现场

　　本方案处理水量400m³/h（细砂回收机处理水量约400m³/h），工艺流程如下：

跳汰机处理后料浆自流进入细砂回收机（LZ250）下部水箱，再经细砂回收机内部配置渣浆泵（4/3）抽取进入分离器（FX250）,分离器底流进入振筛筛板上，产出成品细砂（固体颗粒）。分离器返水进入返水箱，并自流进入污水中转水池（4X4m地下）,污水中转水污中的废水由立式泵（6/4）抽取进入三氢净化体（S-6000）。

滚筒筛筛分后的筛下物料，自流进入洗砂回收一体机（LZ36-180）叶轮水箱，经洗砂回收一体机处理后的物料颗粒由出料口排出，经由皮带机运送到料堆，旋流器溢流尾水自流进入污水中转水池（4X4m地下）,污水中转水池中的废水由立式泵（6/4）抽取进入三氢净化体（S-6000）。

经三氢净化体浓密后的泥浆自流进入泥浆中转池，再由压滤机专用泵抽取，打入厢式压滤机，经压滤机压滤成泥饼排出。同时三氢净化体溢流清水，与压滤机压滤出的清水回流到清水中转池，从而实现细砂回收增效、固废干排处理及水资源的回收再利用。

四、此方案预期达到的目标

1、实现物料中固体颗粒回收脱水：-200目以上固体颗粒回收率达80～90%，脱水后物料的含水率达到16～20%。

2、实现尾水的净化回用：净化后的尾水悬浮物（SS）低于300mg/L（特殊物料除外），高于GB8978《污水综合排放标准》中有关矿山行业尾水排放的三J排放标准。清水回用率大于90%，符合国家关于工业采矿、选矿等有关水资源重复利用标准。

3、实现固体废弃物的干堆干排：压滤过的泥饼含水率小于60～75%，达到国家关于固体废弃物干堆干排或混合填埋标准。
